단자함 정리 엔지니어 꿀팁 7가지 – 아파트 케이블 라벨링부터 장비 거치까지 깔끔하게 정리하는 법

아파트 케이블 라벨링부터 장비 거치까지 깔끔하게 정리하는 법

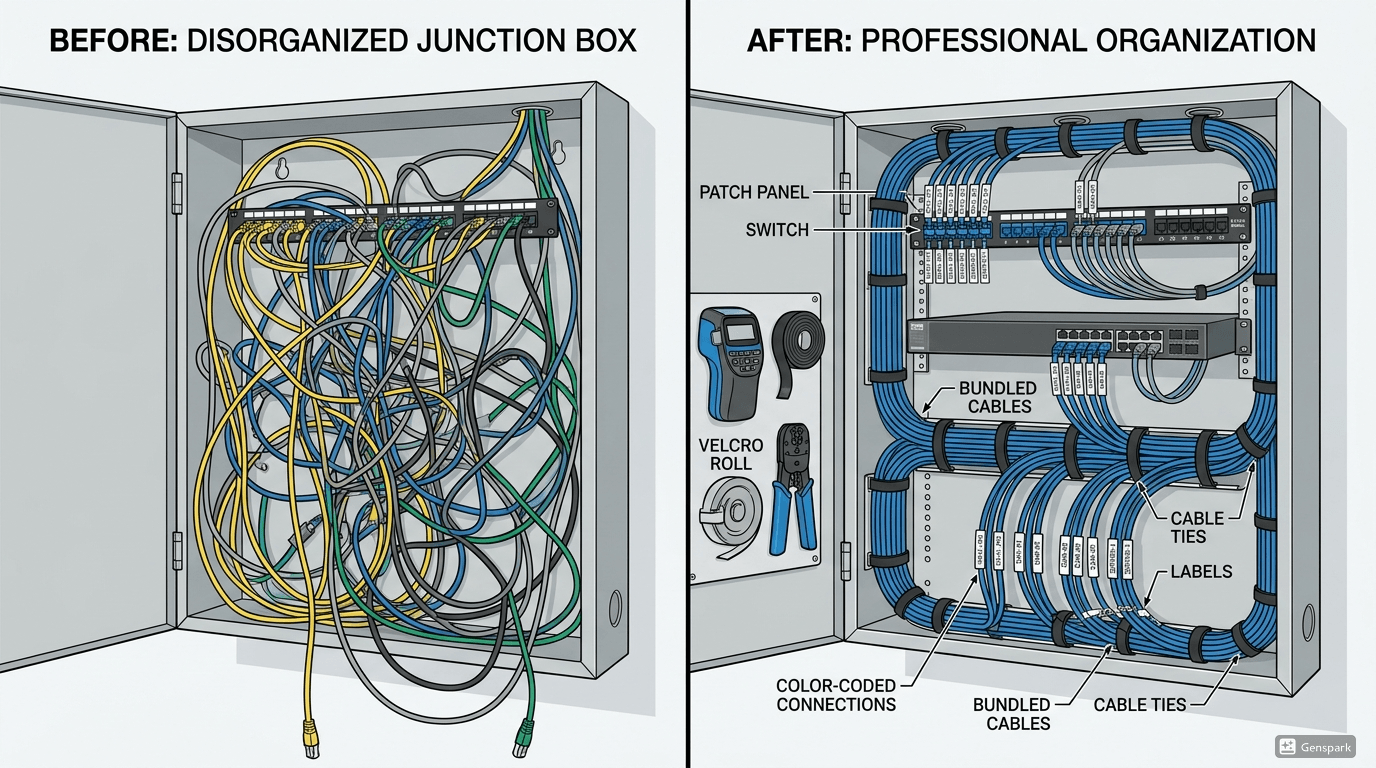

이사를 하고 나서 단자함을 열어봤을 때 충격을 받은 적이 있다. 누가 국수를 삶다가 버려둔 것처럼 케이블이 뒤엉켜 있고, 어디서 어디로 가는지 알 수 없는 선들이 가득했다. 새 아파트인데도 그랬다. 시공 업체마다 품질이 제각각이라는 걸 그때 처음 실감했다.

20년 넘게 소프트웨어 현장에서 일하면서 코드 정리만큼 물리 환경 정리도 중요하다는 걸 배웠다. 주석 없는 스파게티 코드가 나중에 발목을 잡듯, 라벨 없는 케이블 덩어리는 장애가 날 때 몇 배의 시간을 낭비하게 만든다. 그래서 나는 단자함도 코드 베이스 다루듯이 접근한다.

1. 전체 구조 파악 먼저 – 지도 없이 여행하지 마라

낯선 도시에서 지도 없이 운전하는 건 모험이지만 기계실 단자함 앞에서 지도 없이 손 대는 건 사고다. 정리를 시작하기 전에 반드시 단자함 전체 구성을 파악해야 한다. 어떤 선이 몇 호실에서 오는지, 광케이블인지 동축인지, 스위치가 몇 포트인지 먼저 기록해둔다.

아파트 단자함에는 보통 인터넷, TV, 전화 케이블이 혼재한다. 신규 아파트는 광케이블 인입 후 홈 게이트웨이를 거쳐 각 방으로 UTP 케이블이 분기되는 구조가 많다. 이 구조를 그림으로 간단히 그려두면 나중에 문제가 생겼을 때 찾아가는 시간이 확연히 줄어든다.

2. 케이블 라벨링 – 이름 없는 선은 없다

회사 소스 코드에서 변수명이 a, b, c인 코드를 보면 욕이 나온다. 단자함 케이블에 라벨이 없으면 그것과 똑같은 상황이다. 케이블 라벨 마커나 라벨 프린터로 양쪽 끝에 이름표를 붙여두면 나중에 몇 배로 편해진다.

라벨 이름 규칙을 통일하는 게 중요하다. 예를 들면 이런 식이다.

[라벨 작성 예시]
거실-스위치01   → 단자함 스위치 포트 1에서 거실 포트로 연결
안방-스위치02   → 단자함 스위치 포트 2에서 안방 포트로 연결
서재-스위치03   → 단자함 스위치 포트 3에서 서재 포트로 연결
공유기-WAN      → ISP 인입선에서 공유기 WAN 포트로 연결
공유기-스위치   → 공유기 LAN1에서 관리 스위치 업링크 포트로 연결

라벨 형식: [목적지]-[장비명 또는 포트]

라벨 프린터는 PT-D210 같은 브라더 계열 소형 제품이 가성비가 좋다. 테이프 교체 비용이 생각보다 들지만, 라벨이 없어서 선을 한 시간 추적하는 것보다는 훨씬 싸게 먹힌다. 장점은 명확한데, 단점은 기기를 구매하는 초기 비용과 라벨 테이프 소모다. 귀찮다고 건너뛰면 반드시 후회하는 부분이다.

3. 케이블 정리와 넘버링 – 실뭉치가 아니라 책꽂이처럼

잘 정리된 책꽂이는 책을 찾는 데 1초도 안 걸린다. 그냥 쌓아둔 책더미는 5분도 모자라다. 케이블도 똑같다. 벨크로 타이나 케이블 클립으로 묶어두고, 경로를 정리해두면 특정 케이블을 찾을 때 눈에 바로 들어온다.

케이블을 정리할 때 몇 가지 원칙을 지키면 결과가 달라진다. 같은 목적지로 가는 케이블은 묶고, 다른 목적지로 가는 것들은 분리해서 경로를 나눈다. 케이블이 꺾이는 지점에는 베벨 반경을 충분히 확보해야 신호 손실이 생기지 않는다. 특히 광케이블은 너무 구부리면 손상이 가기 때문에 최소 곡률 반경을 꼭 지켜야 한다.

[케이블 색상 코딩 예시]
파란색 - 인터넷 (LAN)
노란색 - TV / IPTV
회색   - 전화선
빨간색 - POE 공급 케이블 (IP카메라, AP 등)
검은색 - 전원 케이블

색상 구분을 미리 정해두면 라벨 없이도 직관적으로 용도가 파악된다. 처음 정리할 때만 기준을 세워두면 나중에 케이블을 추가할 때도 규칙에 맞춰 넣기만 하면 된다.

4. 장비 거치 – 공중에 떠 있는 공유기는 낙하 사고를 기다리는 것이다

단자함 안에 테이프로 붙여두거나 선에 매달려 있는 공유기를 가끔 본다. 공사 현장에서 안전모 없이 일하는 것처럼 위태롭다. DIN 레일이나 단자함 전용 선반을 활용하면 장비를 안정적으로 고정할 수 있다.

시중에 단자함 전용 장비 거치대가 나와 있다. 공유기, 스위치, ONU 등을 나란히 고정할 수 있는 제품들이 있다. 설치 후 케이블이 팽팽하게 당겨지지 않도록 여유 길이를 남겨두는 것도 중요하다. 장비를 교체할 때 케이블이 짧아서 고생하는 경우가 생각보다 잦다.

5. 전원 관리 – 단자함 안 콘센트는 결국 부족하다

캠핑 가서 멀티탭 하나 가져갔는데 충전할 게 다섯 개인 상황을 생각해보자. 단자함 안 전원도 비슷하다. 공유기, 스위치, ONU, 외장HDD, 라즈베리파이 같은 게 늘어나면 콘센트가 부족해진다. 단자함 전용 소형 멀티탭을 미리 설치해두는 게 낫다.

서지 보호 기능이 있는 멀티탭을 선택하면 낙뢰나 갑작스러운 전압 변동에서 장비를 보호할 수 있다. 단자함 문을 닫아야 하니 외부로 뻗어나오는 케이블 정리도 함께 고려해야 한다. 전원 케이블이 단자함 문에 끼이는 상황이 생각보다 자주 있다.

6. 통풍과 발열 관리 – 장비들도 숨을 쉬어야 한다

밀폐된 공간에 사람을 오래 있게 하면 답답해서 집중력이 떨어진다. 장비들도 마찬가지다. 단자함을 닫아두면 열이 쌓이고, 장비 수명이 줄고, 오작동 빈도가 높아진다. 작은 5V 팬 하나를 단자함 안에 부착해서 강제 환기를 시켜주면 여름철 장비 온도가 눈에 띄게 낮아진다.

5V USB 팬을 공유기 USB 포트에 연결하거나, 별도 USB 어댑터로 구동하는 방식 모두 가능하다. 소음이 걱정될 수 있는데, 단자함 문을 닫으면 생각보다 많이 줄어든다. 여름에 공유기가 열로 재시작되는 현상을 겪어봤다면 이 설정이 얼마나 효과 있는지 바로 느껴진다.

7. 문서화 – 6개월 후의 나를 위한 선물

지금 잘 알고 있어도 6개월 후엔 기억나지 않는다. 코드에 주석 다는 이유가 그거다. 단자함 안 구성도 사진 한 장 찍어두고, 케이블 맵을 간단한 표로 만들어두면 나중에 장비 교체나 이사할 때 크게 도움이 된다.

[단자함 케이블 맵 예시 표]

포트번호  | 연결 목적지  | 케이블 종류 | 비고
---------|------------|------------|------
LAN1     | 거실 TV     | CAT6 UTP   | IPTV용
LAN2     | 거실 포트   | CAT6 UTP   | 일반 인터넷
LAN3     | 안방 포트   | CAT6 UTP   | 일반 인터넷
LAN4     | 서재 포트   | CAT6 UTP   | 작업PC 전용
LAN5     | AP 거실     | CAT6 UTP   | POE 공급
WAN      | ONU OUT    | CAT6 UTP   | ISP 인입

이 표를 단자함 안쪽 문에 붙여두는 사람도 있다. 나쁘지 않은 방법이다. 방수 필름이나 명함 케이스에 넣어서 붙이면 오래간다.

마무리 – 단자함은 집 네트워크의 심장이다

소프트웨어로 치면 단자함은 CI/CD 파이프라인이다. 잘 돌아가면 존재를 잊고 산다. 문제가 생기면 모든 게 멈춘다. 그런데 대부분의 사람이 이 심장부를 정리는커녕 들여다보지도 않는다.

7가지 팁을 다 한꺼번에 적용하려면 주말 하루는 써야 한다. 하지만 그 하루가 이후 몇 년을 편하게 만들어준다. 라벨링, 케이블 정리, 장비 거치, 문서화. 이 네 가지만 제대로 해도 단자함이 완전히 다른 공간이 된다. 처음 열었을 때 국수 다발 같았던 그 단자함이 지금은 꽤 볼 만한 상태가 됐다. 그게 묘하게 뿌듯하다. 코드 리팩토링 후의 그 기분이랑 비슷하다.
