아파트 케이블 라벨링부터 장비 거치까지 깔끔하게 정리하는 법

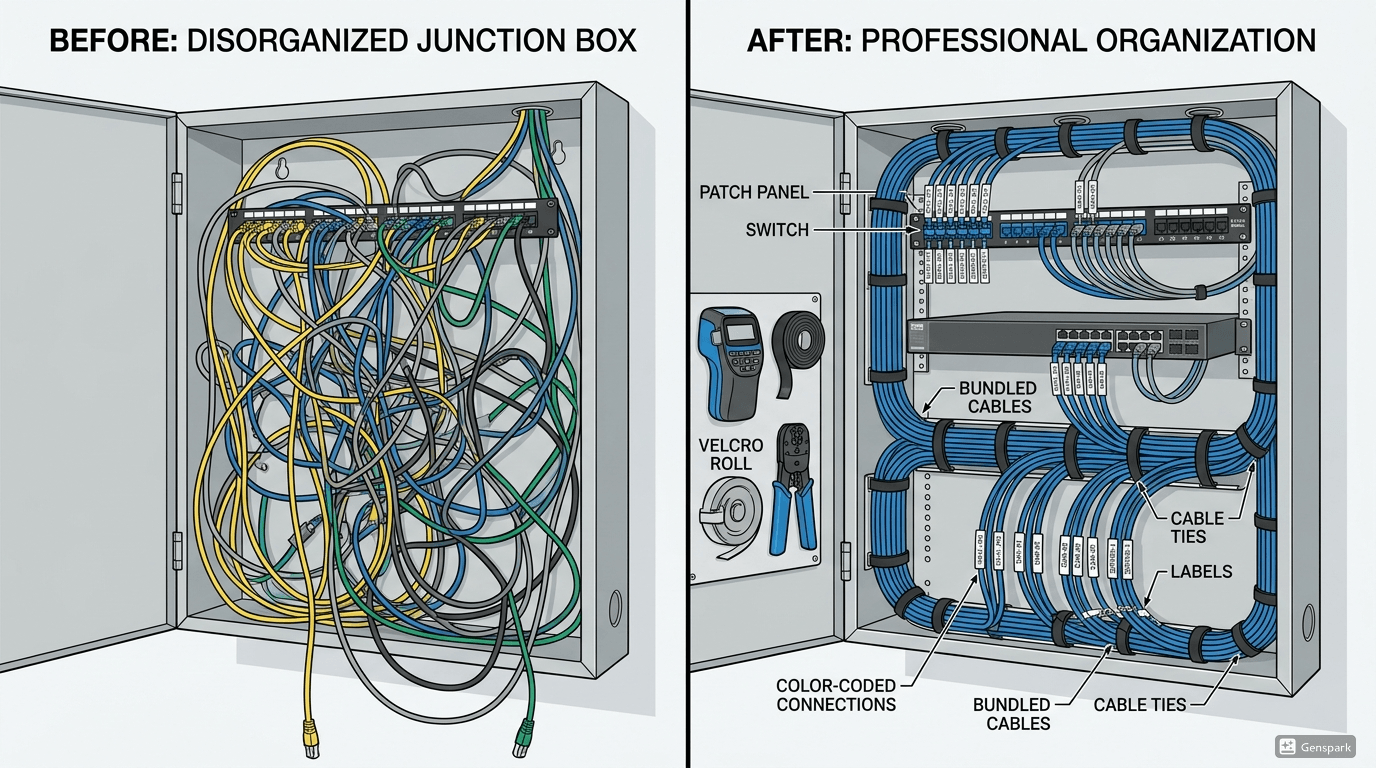

"단자함 정리"를 제대로 해두면 이후 네트워크 문제가 생겼을 때 원인을 5분 안에 찾을 수 있다. 케이블이 뒤엉켜 있는 단자함은 선 하나 바꾸려다가 다른 선을 뽑는 사고가 난다. 현직 엔지니어들이 단자함 정리에 공을 들이는 이유가 있다. 정리된 단자함은 곧 안정적인 네트워크다.

처음 이사 와서 단자함을 열었을 때의 그 당혹감, 다들 한 번쯤 겪었을 거다. 선이 10가닥인지 20가닥인지도 모르고, 어느 선이 어느 방인지도 모르고, 심지어 뭔가가 연결은 됐는데 왜 연결됐는지도 모르는 상태. 이 글은 그 상태에서 "엔지니어처럼" 깔끔하게 정리하는 법을 단계별로 정리한다. 공구 몇 가지와 소모품 약간만 있으면 반나절 만에 완성된다.

---

📋 목차

• 작업 전 준비물 리스트
• 단자함 내부 현황 파악하기
• 케이블 추적과 라벨링 작업
• 케이블 정리 – 번들링과 루팅
• 장비 거치 방법 (공유기, 허브, 모뎀)
• 라벨 제작과 영구 표시 팁
• 최종 점검과 문서화
• 출처

---

🧰 작업 전 준비물 리스트

"단자함 정리"에 필요한 도구와 소모품을 미리 챙겨두면 중간에 멈출 일이 없다. 필요한 것들을 정리하면 다음과 같다.

• 케이블 타이 (zip tie): 100개 묶음 구매. 뭉치 묶을 때 사용.
• 벨크로 케이블 타이: 탈착이 필요한 곳엔 벨크로. 나중에 선 교체 시 편하다.
• 라벨 프린터 또는 라벨 테이프: 브라더(Brother) P-touch 같은 제품 추천. 손글씨 라벨은 나중에 흐려진다.
• 마킹 펜: 라벨 프린터 없을 때 임시 표시용.
• RJ45 포트 테스터: 케이블 연결 상태 확인용.
• 패치 패널 또는 키스톤 잭: 선 정리를 깔끔하게 할 경우 선택적으로 필요.
• 케이블 홀더/클립: 단자함 내벽에 선을 고정할 때.
• 드라이버 세트: 기존 장비 분리 및 재설치용.
• 양면테이프 및 스크류: 장비 고정용.

🔍 단자함 내부 현황 파악하기

열기 전부터 스마트폰으로 사진을 찍어두는 게 중요하다. "현재 상태" 기록은 나중에 뭔가 잘못됐을 때 원상복구를 위한 보험이다. 단자함 문을 열고 안을 보면 크게 세 영역으로 나뉜다.

첫째는 통신사 영역이다. 광케이블이나 동축 케이블이 들어오는 부분. 절대 건드리지 않는다. 이건 통신사 자산이다. 둘째는 모뎀/ONU 영역이다. 광신호를 이더넷으로 변환하는 장치. 이것도 건드리지 않는 게 원칙이지만, 여기서 나오는 이더넷 케이블부터는 내 구역이다. 셋째는 내부 배선 영역이다. 각 방으로 나가는 UTP 케이블들. 이 부분이 "단자함 정리"의 주 작업 영역이다.

🏷️ 케이블 추적과 라벨링 작업

가장 시간이 걸리는 단계다. 각 케이블이 어느 방으로 연결되는지 파악해야 한다. 방법은 두 가지다.

첫째는 톤 제너레이터(tone generator) 방식이다. 단자함에서 케이블 한쪽을 톤 제너레이터에 연결하고, 각 방 벽면 포트에 탐침을 대보면 소리로 해당 케이블을 찾을 수 있다. 전기공사 현장에서 쓰는 방식과 같다. 기기 가격은 1~3만원 수준이다.

둘째는 사람이 직접 확인하는 방식이다. 패밀리가 있으면 각 방에 한 명씩 배치하고 단자함에서 선을 하나씩 흔들어가며 어느 방 포트가 흔들리는지 전화로 확인한다. 시간은 걸리지만 장비 없이 가능하다. 확인이 끝나면 각 케이블 끝에 "안방", "작은방1", "거실" 같은 라벨을 붙인다. 이 작업이 이후 모든 "단자함 정리"의 기반이 된다.

📦 케이블 정리 – 번들링과 루팅

라벨링이 끝났으면 이제 선들을 정리할 차례다. 엔지니어들이 쓰는 케이블 정리의 핵심 원칙은 "같은 방향으로 가는 선들을 묶어라"다. 안방으로 가는 선, 작은방으로 가는 선을 각각 묶으면 눈으로 보기도 편하고 나중에 특정 방 선만 교체할 때 찾기 쉽다.

묶는 도구는 케이블 타이와 벨크로 두 가지를 상황에 맞게 쓴다. 완전히 고정된 배선에는 케이블 타이, 나중에 변경 가능성이 있는 곳엔 벨크로를 쓰는 게 정석이다. 케이블 타이를 너무 꽉 조이면 케이블 내부 구리선이 눌려서 신호 품질이 떨어질 수 있다. 약간 여유 있게 조이는 게 맞다. 선들은 직선으로 정렬하되, 곡선이 필요한 경우 90도 이하 각도로 꺾어야 신호 손실이 없다.

🖥️ 장비 거치 방법 (공유기, 허브, 모뎀)

단자함 안에 공유기나 허브를 거치할 공간이 된다면 거치해두는 게 훨씬 깔끔하다. 단자함 내벽에 양면테이프나 벨크로 스트랩으로 장비를 고정할 수 있다. 발열이 있는 장비는 환기가 되도록 위쪽에 배치하는 게 좋다. 단자함 문을 닫을 때 장비가 걸리지 않는지 확인해야 한다.

공유기 전원 어댑터는 선이 길어서 지저분해지기 쉽다. 어댑터를 단자함 내부에 고정하고 여분 선은 벨크로로 말아서 고정하면 깔끔하다. 단, 단자함에 전원 콘센트가 없는 경우가 많아서 멀티탭을 하나 단자함 안에 고정해야 할 수도 있다. 이때 멀티탭도 내벽에 양면테이프로 고정하면 된다.

🔖 라벨 제작과 영구 표시 팁

라벨은 나중을 위한 투자다. 지금 당장은 기억하지만, 1년 후에 단자함을 열었을 때 어느 선이 어느 방인지 기억할 사람은 없다. 라벨 프린터(형광 라벨 권장)로 출력해서 각 케이블 끝에 붙이면 2~3년은 유지된다. 손글씨 라벨은 6개월 지나면 흐려진다.

라벨 내용은 간단하게 "안방-L" (안방 랜선), "작은방1-L", "거실-L" 처럼 방 이름과 선 종류를 조합해서 쓴다. 같은 내용을 케이블 양쪽 끝(단자함 쪽과 벽면 포트 쪽) 모두에 붙여두면 더 완벽하다.

✅ 최종 점검과 문서화

모든 정리가 끝나면 전체 구성을 사진으로 찍어두는 게 마지막 단계다. 완성된 단자함 사진과 함께 케이블 맵핑표(어느 포트가 어느 방)를 메모앱이나 노션에 기록해두면 나중에 정말 유용하다. 이사할 때나 이상이 생겼을 때 문서 하나가 몇 시간을 아껴준다.

최종 점검 체크리스트: 모든 랜케이블 연결 확인(포트 테스터 사용) → 각 방 인터넷 접속 확인 → 장비 발열 정상 여부 확인 → 단자함 문 닫힘 확인 → 사진 촬영 및 문서 저장. 이 순서를 밟으면 "단자함 정리" 작업이 완료된다.

---
