트래픽 병목 현상 탈출: LACP(Link Aggregation)로 대역폭을 4배 확장하는 방법

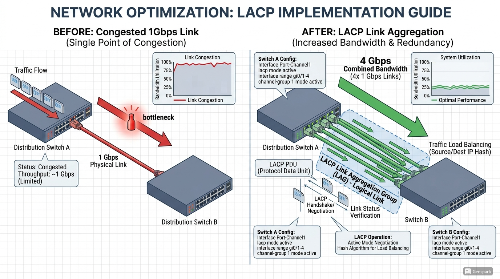

트래픽 병목 현상 LACP(Link Aggregation)로 대역폭

LACP(Link Aggregation)로 대역폭을 4배 확장하는 방법

"LACP(Link Aggregation Control Protocol)"는 여러 물리 링크를 하나의 논리 링크로 묶어 대역폭을 늘리고 이중화까지 제공하는 표준 프로토콜이다. 1Gbps 링크 4개를 묶으면 최대 4Gbps처럼 활용할 수 있고, 링크 하나가 끊어져도 나머지 링크로 계속 통신이 가능하다.

📌목차

• 트래픽 병목이 생기는 이유
• LACP란 무엇인가
• LACP vs 정적 EtherChannel
• LACP 로드밸런싱 방식
• Cisco 스위치 LACP 설정법
• Linux 서버 LACP(Bonding) 설정
• LACP 트러블슈팅
• 실무 적용 시 주의사항

🚧 트래픽 병목이 생기는 이유

코어 스위치와 서버 간 링크가 1Gbps인데 서버로 오가는 트래픽이 1Gbps를 넘으면 큐가 쌓이고 지연이 생긴다. 이게 "트래픽 병목"이다. 특히 백업, 대용량 파일 전송, 가상화 환경의 VM 마이그레이션, NAS 접근 등 대역폭을 많이 쓰는 작업에서 심하게 나타난다.

해결책은 두 가지다. 더 빠른 링크(1Gbps → 10Gbps)로 업그레이드하거나, 여러 링크를 묶는 "LACP"를 사용하는 것. 10Gbps NIC와 스위치 포트 업그레이드는 비용이 크다. 반면 기존 1Gbps 포트 4개를 묶는 건 추가 하드웨어 없이 설정만으로 가능한 경우가 많다.

🔗 LACP란 무엇인가

"LACP"는 IEEE 802.3ad(현재는 802.1AX) 표준으로 정의된 동적 Link Aggregation 프로토콜이다. 양쪽 장비(스위치-스위치, 스위치-서버)가 LACP PDU를 주고받으며 어그리게이션 그룹을 협상하고 유지한다. 링크가 추가되거나 빠져도 자동으로 감지하고 재협상한다.

만들어진 논리 인터페이스를 Port-Channel(Cisco), Bond(Linux), Trunk(일부 벤더)라고 부른다. 이 논리 인터페이스는 VLAN 설정, IP 할당, STP 등 다른 설정에서 마치 단일 포트처럼 다뤄진다. "트래픽 병목" 해소와 이중화를 동시에 얻을 수 있는 매우 효율적인 기술이다.

⚖️ LACP vs 정적 EtherChannel

정적 EtherChannel(Mode ON)은 협상 없이 강제로 묶는 방식이다. 빠르게 설정할 수 있지만, 한쪽 장비에서 링크 묶음이 실패해도 다른 쪽은 모른다. 잘못 설정하면 루프가 생길 수 있다.

"LACP"(Mode Active 또는 Passive)는 양방향 협상을 통해 동작한다. 링크 추가/제거를 자동으로 처리하고, 설정 불일치 시 어그리게이션을 하지 않아 더 안전하다. 실무에서는 "LACP" 방식을 쓰는 게 권장된다. Active-Active(양쪽 모두 Active) 또는 Active-Passive 조합으로 설정한다.

🔀 LACP 로드밸런싱 방식

"LACP"로 묶은 링크에 트래픽을 어떻게 분산할지는 해싱 알고리즘으로 결정된다. 주요 방식:

src-mac: 출발지 MAC으로 해시. 같은 MAC에서 온 트래픽은 같은 링크로 간다. dst-mac: 목적지 MAC으로 해시. src-dst-mac: 출발지+목적지 MAC 조합으로 해시. 가장 고루 분산된다. src-dst-ip: IP 주소 기반 해시. IP가 다양하면 균등 분산에 유리하다. src-dst-port: 포트까지 포함한 해시. 세션별로 균등 분산 가능.

중요: "LACP"는 하나의 세션(같은 IP-Port 쌍)을 여러 링크로 분산하지 않는다. 한 세션은 항상 같은 링크를 타게 되어있어 세션 순서 보장이 된다. 대신 여러 세션이 여러 링크에 분산된다. 그래서 단일 대용량 파일 전송은 링크 하나를 꽉 채울 뿐 나머지 링크는 안 쓴다. 여러 동시 세션이 있을 때 분산 효과가 크다.

🔧 Cisco 스위치 LACP 설정법

Cisco IOS 기준 설정 예시 (GigabitEthernet0/1, 0/2를 Port-Channel 1로 묶기):

interface GigabitEthernet0/1 channel-group 1 mode active interface GigabitEthernet0/2 channel-group 1 mode active interface Port-Channel1 switchport mode trunk switchport trunk allowed vlan all

상대방 스위치나 서버도 마찬가지로 설정. 한쪽이 Active면 다른 쪽은 Active 또는 Passive로 설정. 확인: show etherchannel summary, show lacp neighbor

로드밸런싱 방식 변경: port-channel load-balance src-dst-ip

🐧 Linux 서버 LACP(Bonding) 설정

Linux에서는 Bonding 드라이버로 "LACP"와 동등한 기능을 구현한다. mode 4가 802.3ad LACP다.

/etc/network/interfaces 예시: auto bond0 iface bond0 inet static address 192.168.1.100 netmask 255.255.255.0 gateway 192.168.1.1 bond-slaves eth0 eth1 bond-mode 4 bond-miimon 100 bond-lacp-rate 1

NetworkManager 환경에서는 nmcli로 설정 가능. systemd-networkd 환경도 별도 설정 파일로 구성한다. 설정 후 cat /proc/net/bonding/bond0 으로 상태 확인 가능.

🔍 LACP 트러블슈팅

Port-Channel이 up이 안 될 때: 양쪽 LACP mode가 호환되는지 확인(둘 다 Passive면 협상 안 됨). 물리 링크 상태 확인. 속도/듀플렉스가 동일한지 확인.

트래픽이 특정 링크에만 쏠릴 때: 로드밸런싱 알고리즘 변경. src-dst-ip나 src-dst-port 방식으로 변경하면 분산이 개선되는 경우가 많다.

"트래픽 병목"이 여전한 경우: 세션 수가 적으면 LACP 분산 효과가 제한적. 이 경우 더 빠른 링크 업그레이드가 근본 해결책이다.

⚠️ 실무 적용 시 주의사항

LACP로 묶인 포트들은 모두 동일한 속도, 동일한 듀플렉스, 동일한 VLAN 설정이어야 한다. 다른 스위치의 포트들을 하나의 Port-Channel로 묶으려면 VSS, StackWise, MLAG 같은 기술이 필요하다. 일반 "LACP"는 같은 스위치의 포트만 묶을 수 있다. Cross-stack LACP 지원 여부는 스위치 모델별로 확인이 필요하다.

---

출처 및 참고자료

• IEEE 802.1AX - Link Aggregation Standard
• Cisco - EtherChannel Configuration Guide: https://www.cisco.com/c/en/us/support/docs/lan-switching/etherchannel/
• Linux Kernel Documentation - Bonding Driver: https://www.kernel.org/doc/Documentation/networking/bonding.rst
• Juniper - Link Aggregation Group Configuration
